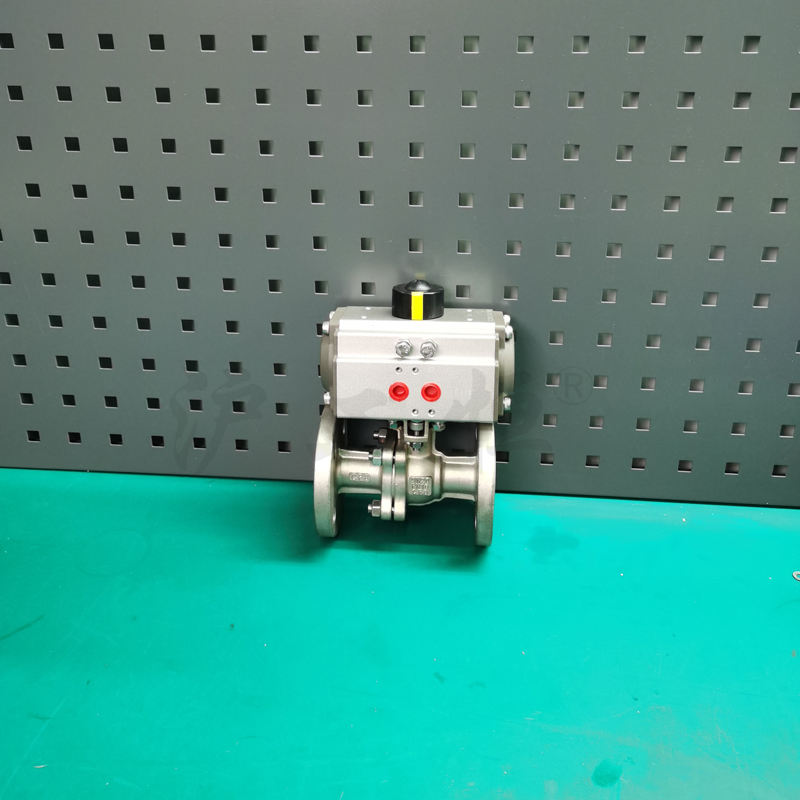

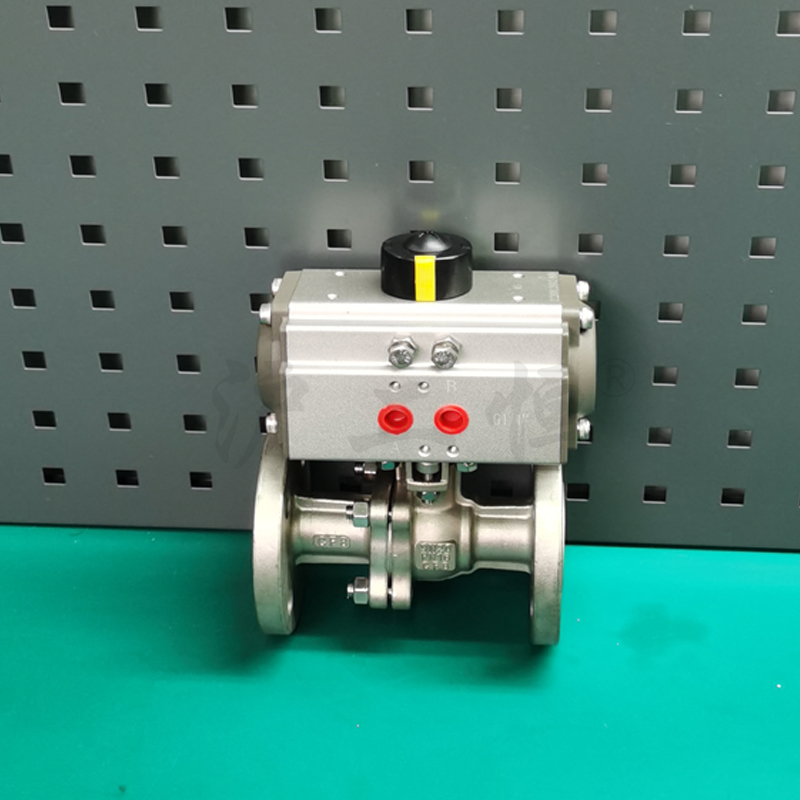

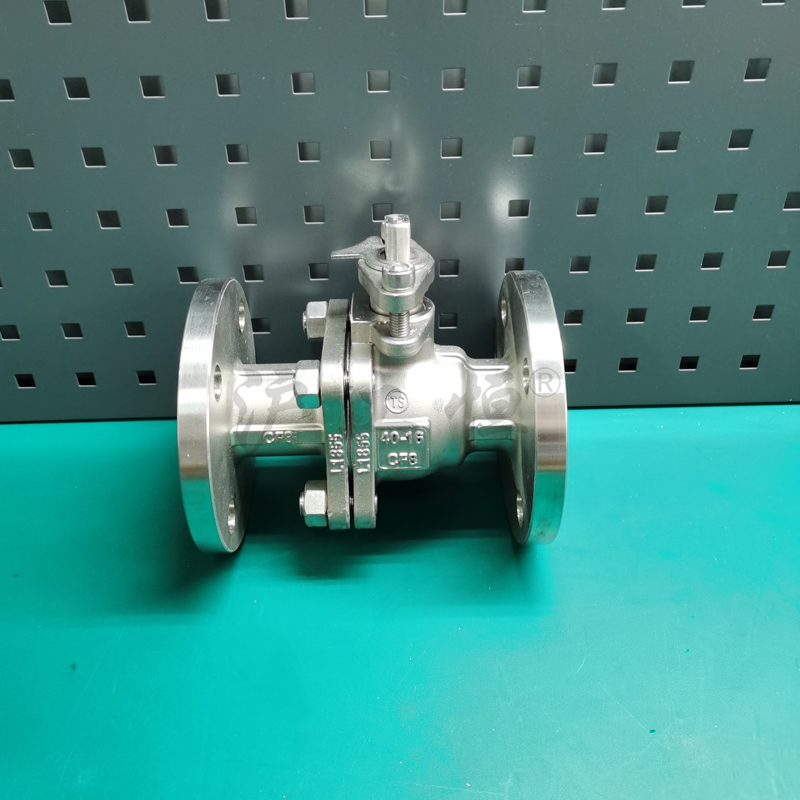

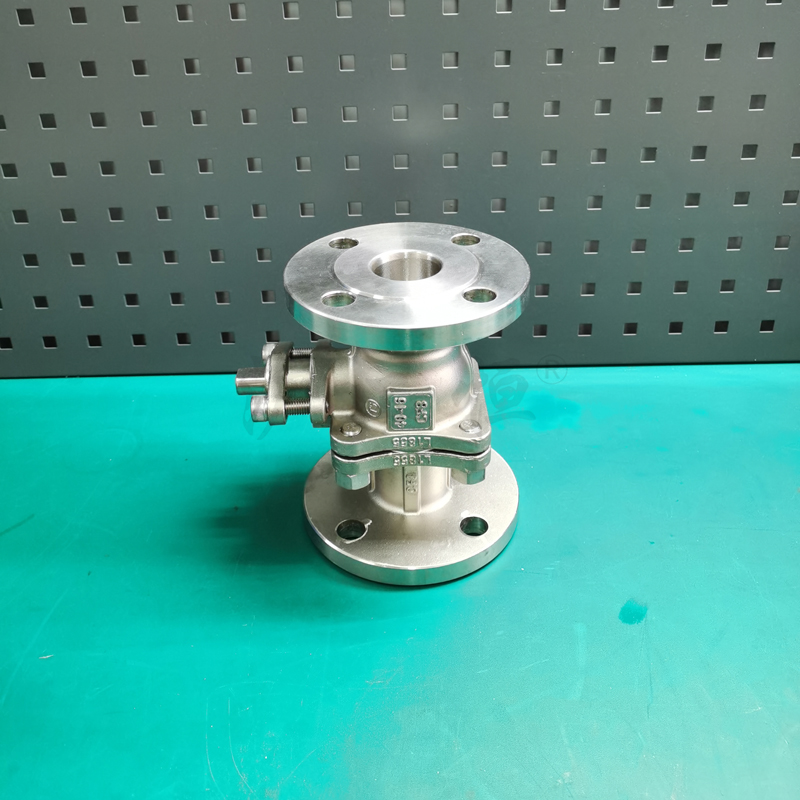

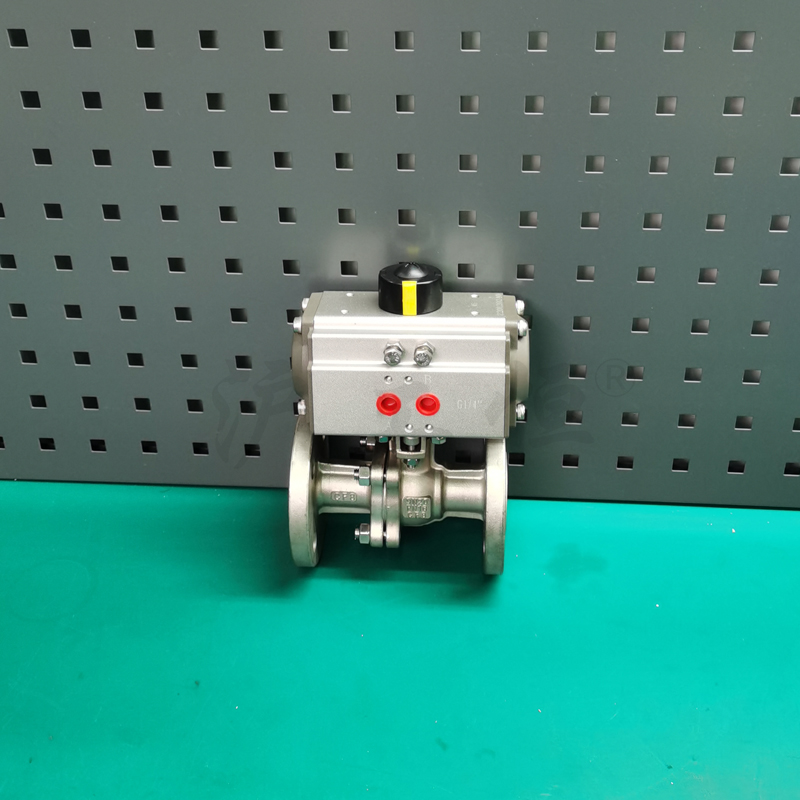

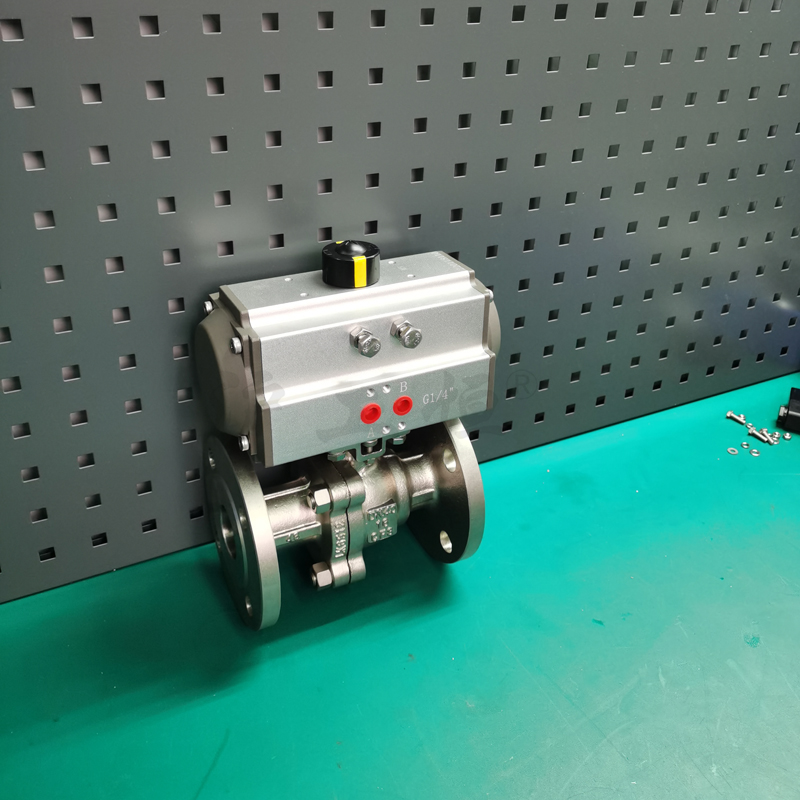

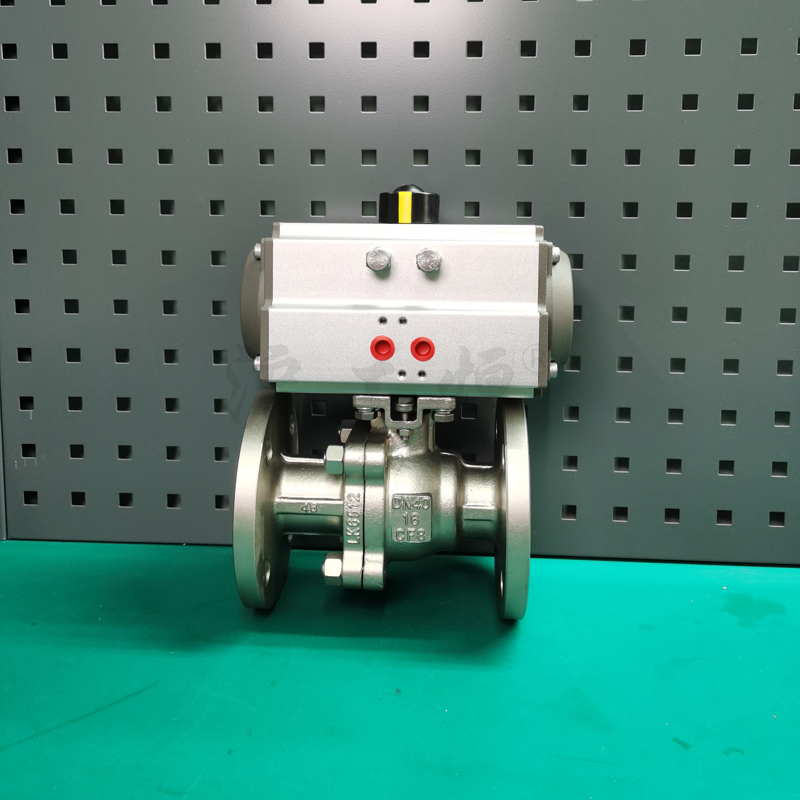

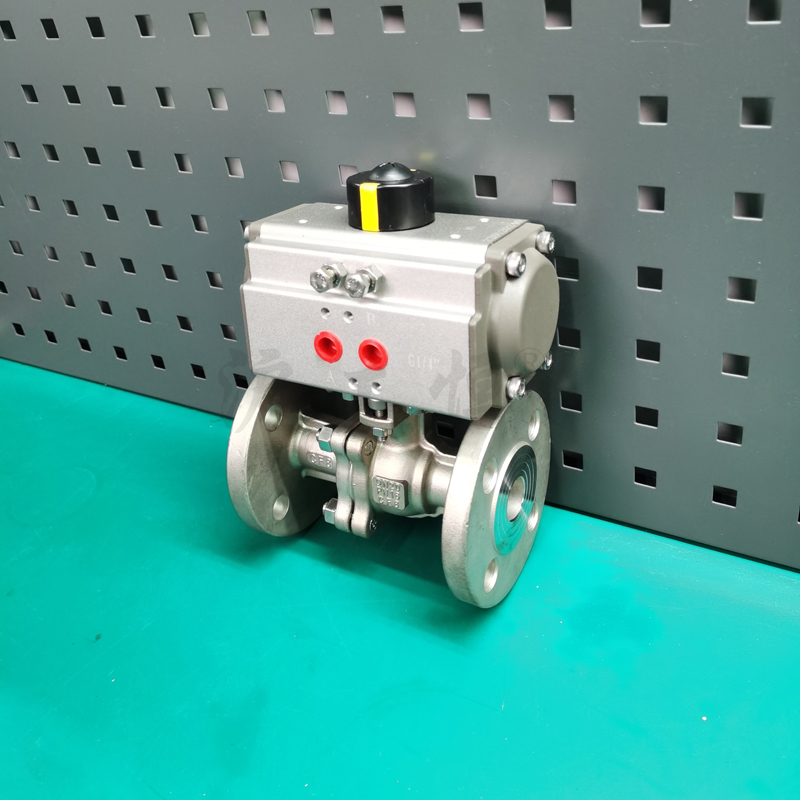

GHQ641F-40P氣動高平臺法蘭球閥 不銹鋼快速切斷閥
產品介紹： 產品名稱 氣動法蘭球閥 產品型號 Q641F、Q641H、Q641Y、Q641W 公稱通徑 DN15-DN1800 壓力范圍 1.6-6.4MPa 閥體材質 鑄鋼、不銹鋼304、316、316L 產品概述： 氣動法蘭球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥...
- 產品詳情
產品介紹：
|
產品名稱
|
氣動法蘭球閥
|
|
產品型號
|
Q641F、Q641H、Q641Y、Q641W
|
|
公稱通徑
|
DN15-DN1800
|
|
壓力范圍
|
1.6-6.4MPa
|
|
閥體材質
|
鑄鋼、不銹鋼304、316、316L
|
產品概述：
氣動法蘭球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些***點。（1）、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。（2）、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。（3）、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。（4）、閥桿密封，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。（5）、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。（6）、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。（7）、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行機構介紹：
采用GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件的選項：
根據不同控制和要求可選擇下列附件：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構：
主要性能規范：
|
公稱通徑mm |
DN15-DN300 |
|||||||||||
|
材料代號 |
C |
R |
||||||||||
|
主要 零件 |
閥體 |
WCB |
ZG1Cr18 Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
||||||||
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||||||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||||||||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 金屬密封 |
|||||||||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||||||||
|
適用 工況 |
適用 介質 |
蒸汽、 水、油品 |
硝酸類 |
醋酸類 |
||||||||
|
適用 溫度 |
-28℃ - 300℃ |
|||||||||||
|
執行器 |
型號 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||||||||
|
氣源 壓力 |
0.4-0.7MPa |
|||||||||||
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|||
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
||
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
||
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ641F-40P氣動高平臺法蘭球閥 不銹鋼快速切斷閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
