球閥

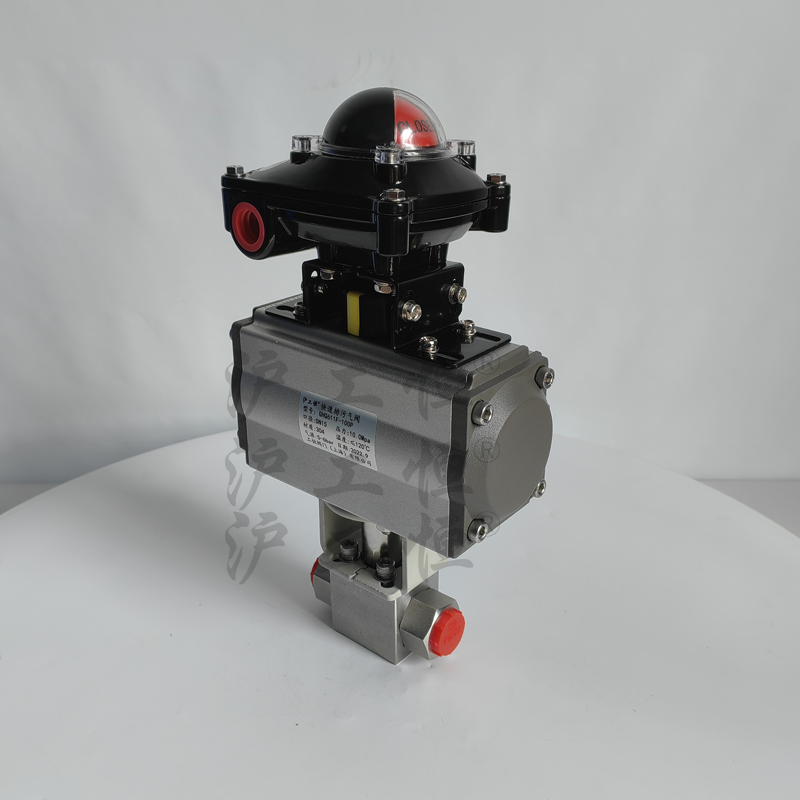

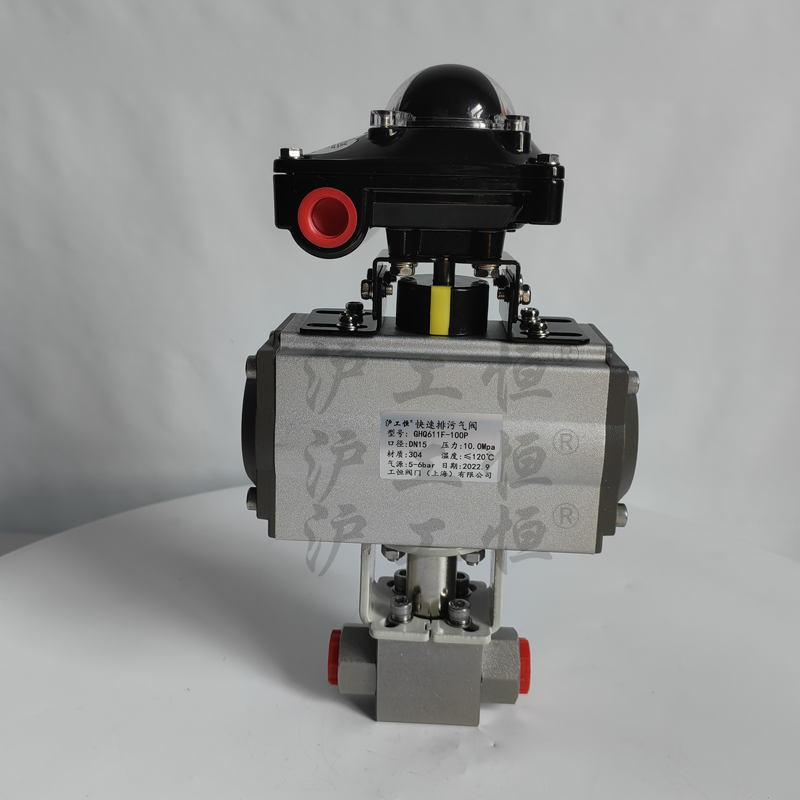

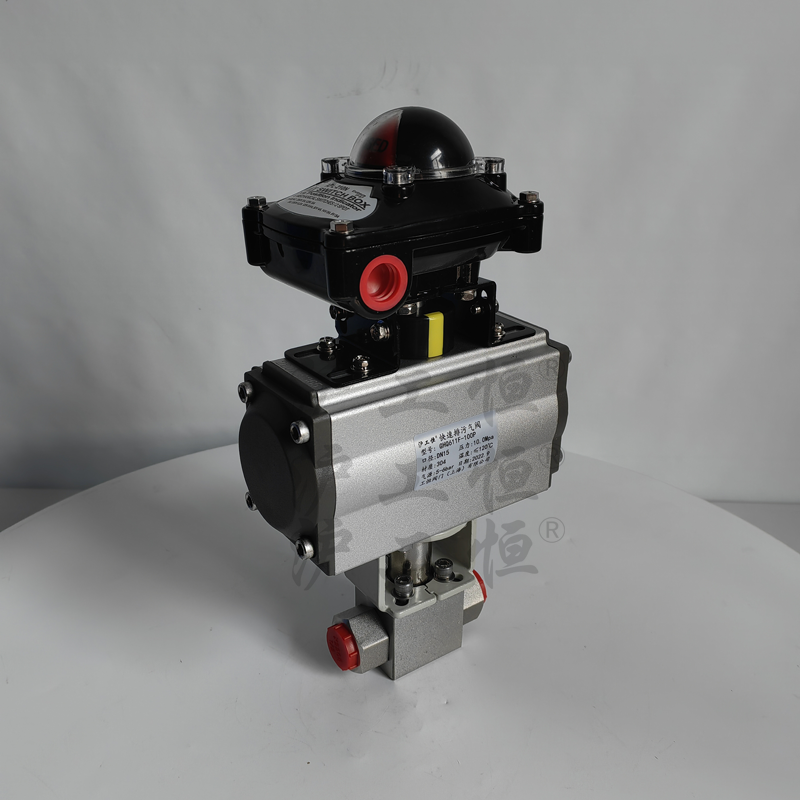

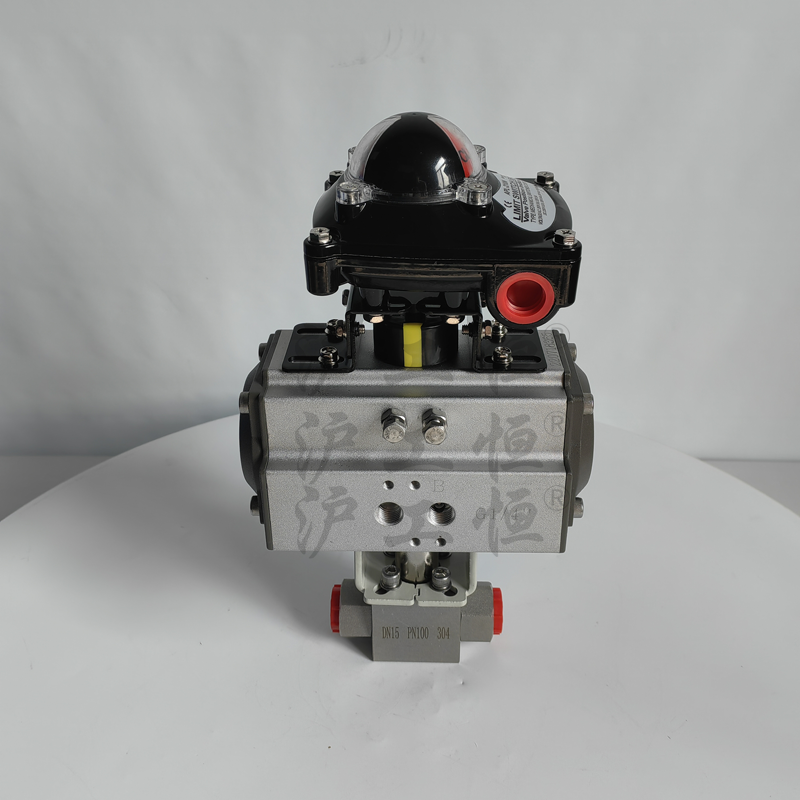

GHQ611F-100P快速排污氣閥三片式絲口內螺紋電磁氣動閥

*** 滬工恒顏色灰色連接形式螺紋、法蘭、焊接、卡套驅動方式氣動結構形式浮動球球閥 3C閥門類別工業壓力環境 PN10-64 公稱通徑 10-25mm 工作溫度常溫適用介質各種高腐蝕化學介質類型(通道位置) 二通式規格 DN10-25 使用范圍石油，化工，天...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2022-12-09

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

***

滬工恒

顏色

灰色

連接形式

螺紋、法蘭、焊接、卡套

驅動方式

氣動

結構形式

浮動球球閥

3C閥門類別

工業

壓力環境

PN10-64

公稱通徑

10-25mm

工作溫度

常溫

適用介質

各種高腐蝕化學介質

類型(通道位置)

二通式

規格

DN10-25

使用范圍

石油，化工，天然氣，石化，煤化工等行業

流動方向

單向

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

氣動內螺紋三通球閥概述：
氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

主要技術參數：
①螺紋類型：G•NPT•BSPT DIN259/2999
②閥門檢驗：ISO/DIN 5208—1987
③驅動裝置：ISO 5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤連接方式：螺紋（L型、T型）⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
⑦閥球材質：不銹鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨適用溫度：-20℃～232℃～350℃
⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）⑪氣缸選配：意大利AT
⑫氣缸形式：雙作用、單作用（彈簧復位式）
⑬環境溫度：-20℃-+80℃⑭氣源壓力：雙作用4～8bar、單作用5～8bar
⑮產品型號：Q615F/Q614F

氣動內螺紋三通球閥性能參數與主要尺寸：

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8
