手動閥門

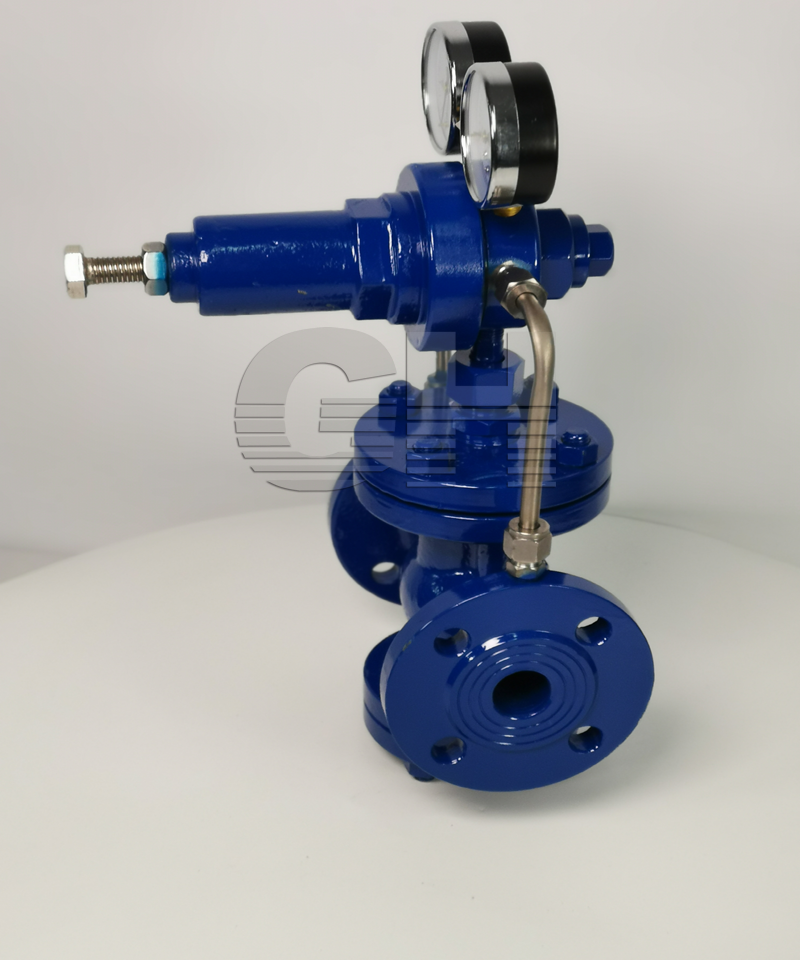

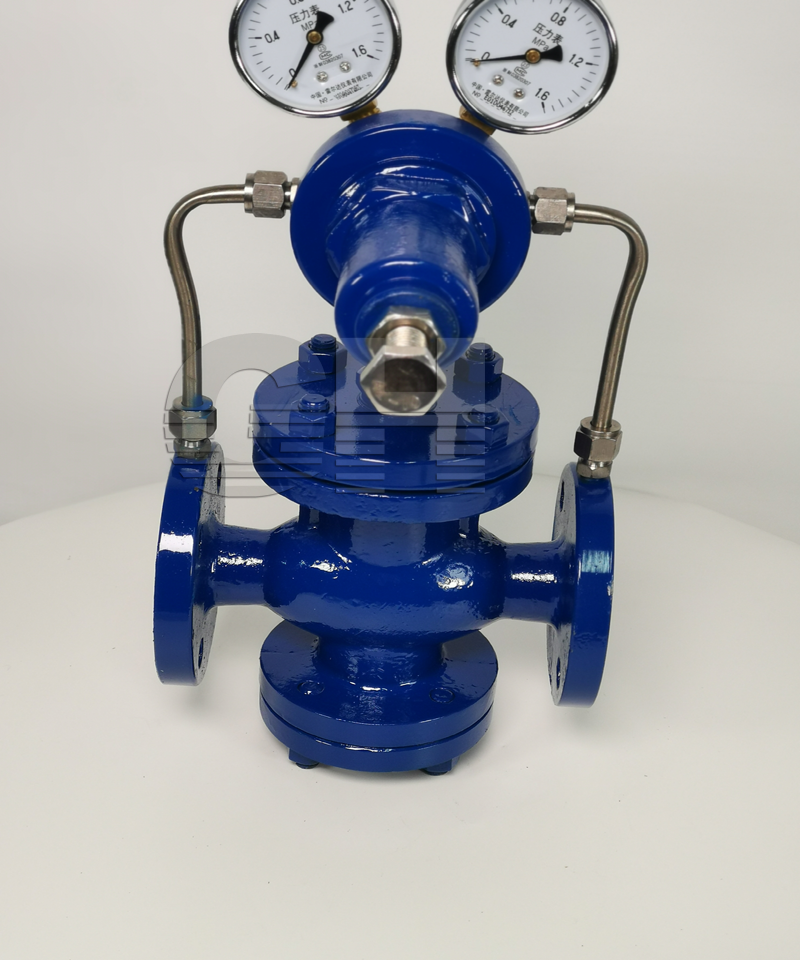

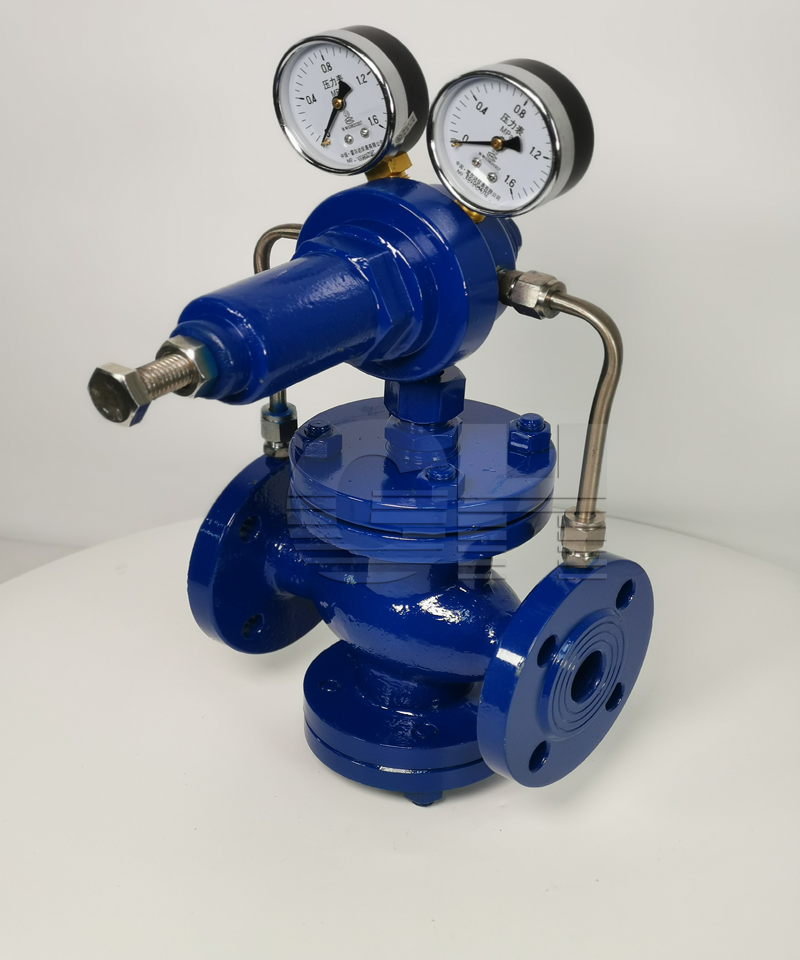

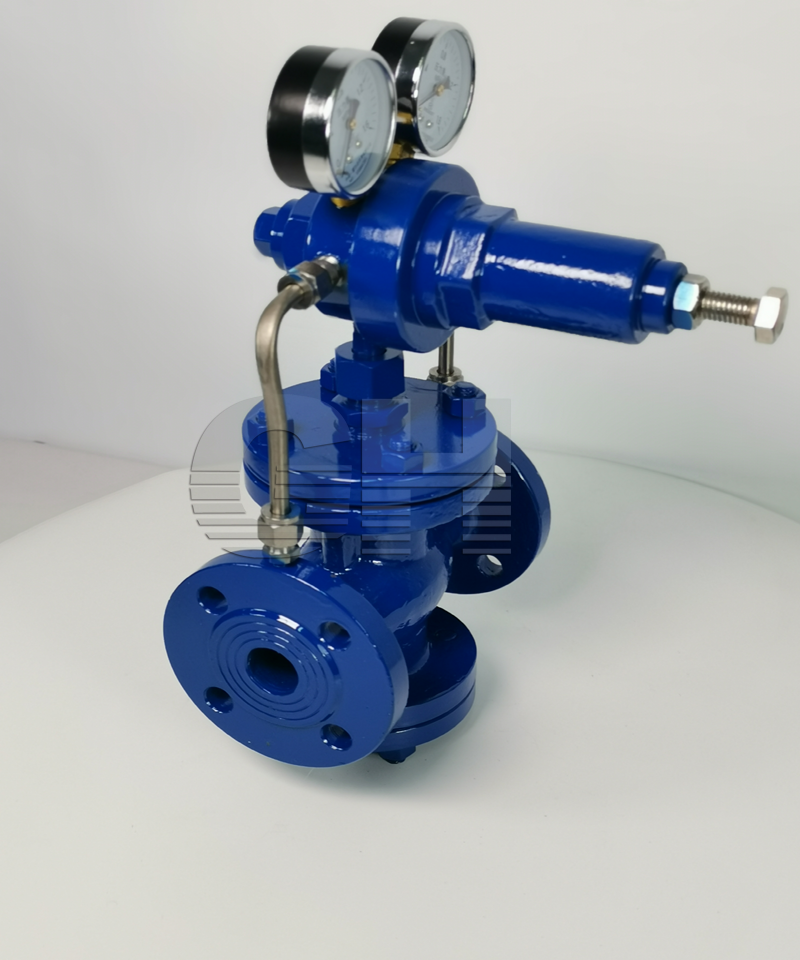

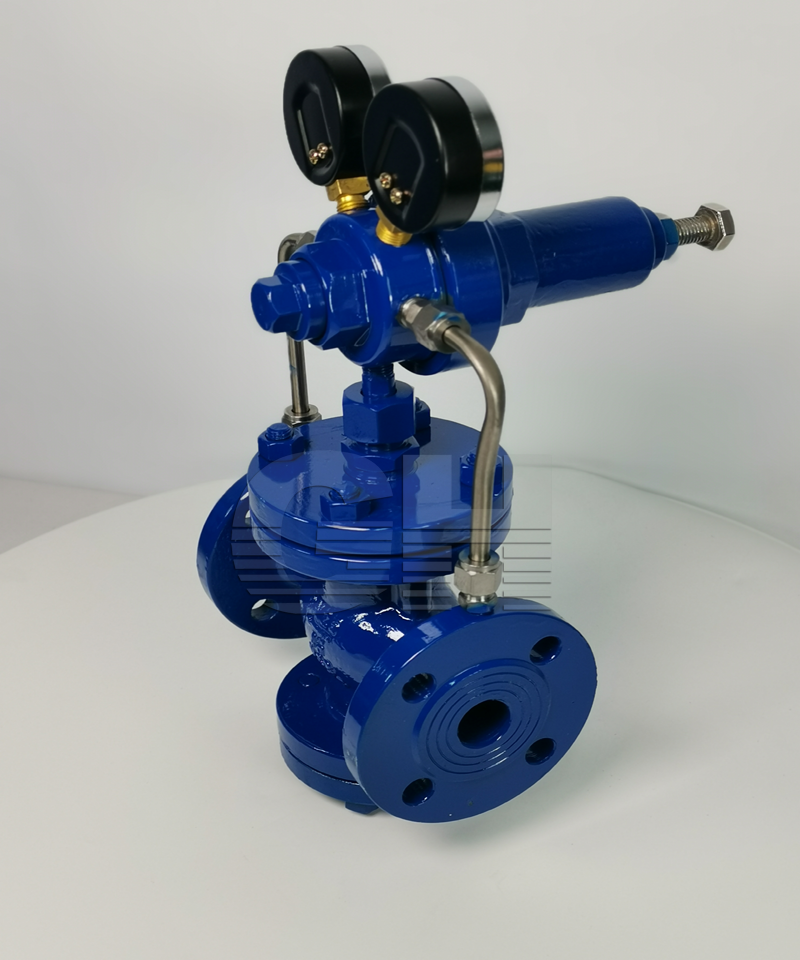

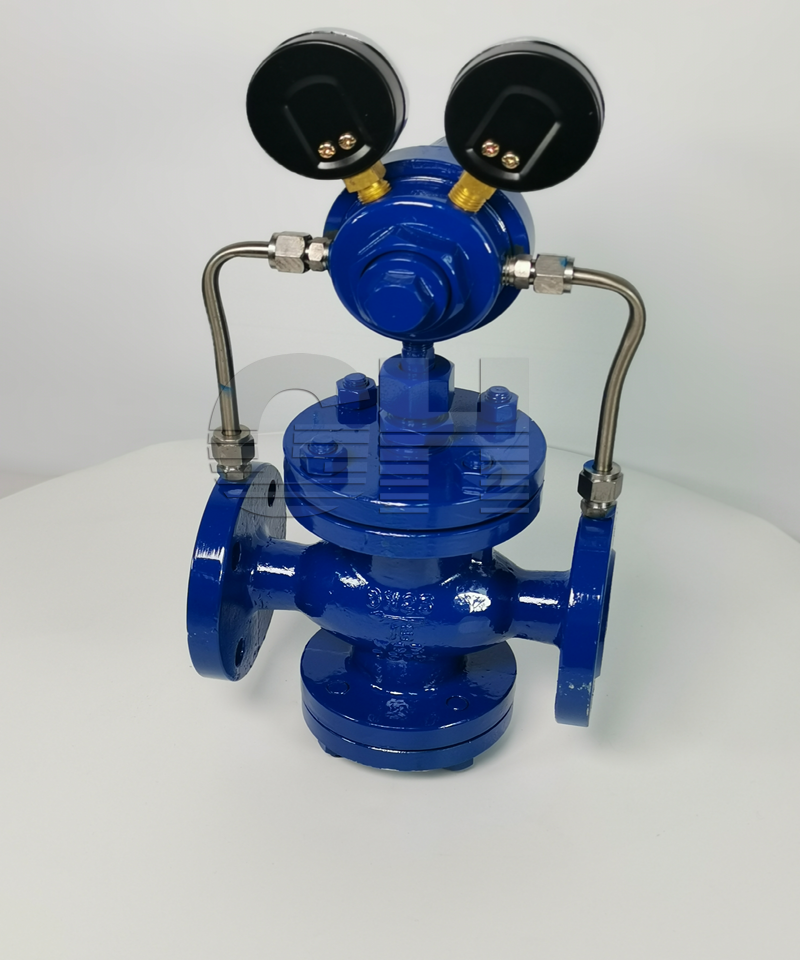

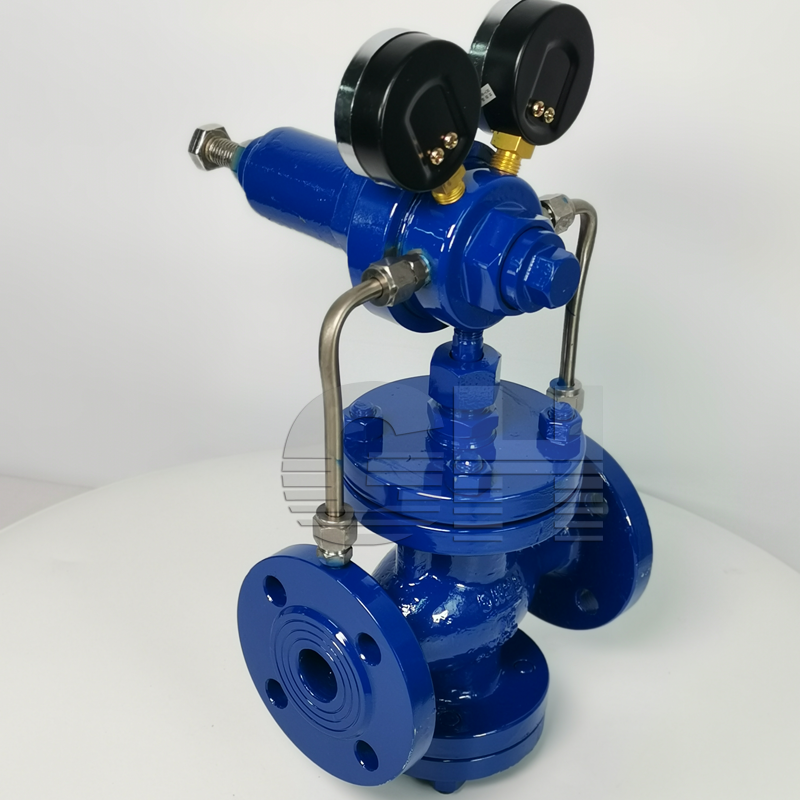

YK43X氣體減壓閥先導活塞式減壓閥碳鋼可調試法蘭氣體減壓閥

更新日期：2022-01-12

24小時免費咨詢電話021-80392609

產品詳情

*** :	滬工恒	材質 :	碳鋼
型號 :	YK43X	連接形式 :	法蘭
適用介質 :	氣體	公稱通徑 :	15-500
結構形式 :	活塞式	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	脈沖
零部件及配件 :	閥體	形態 :	旋轉式
類型(通道位置) :	二通式

產品詳情
Product details

一、氣體減壓閥產品概述：
YK43X/F由主閥和導閥兩部分組成。而主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
壓縮空氣減壓閥通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列減壓閥屬于先導活塞式減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。

YK43X/F氣體減壓閥技術參數：
適用介質：空氣、煤氣、天然氣、氮氣、液化氣、氨氣、氧氣等級
工作溫度在-10°C.---80/150°C.之間

YK43F-16氣體減壓閥調壓范圍

公稱壓力 (Mpa)	試驗壓力（Mpa）		壓力調節范圍（Mpa）
公稱壓力 (Mpa)	強度	密封	進口壓力	出口壓力
1.6	2.4	1.76	0.3-1.6	0.06-1

YK43F-25調壓范圍

公稱壓力 (Mpa)	試驗壓力（Mpa）		壓力調節范圍（Mpa）
	強度	密封	進口壓力	出口壓力
2.5	3.75	2.75	2.5	0.1-1.6
			2.3
			1.8

YK43F-40氣體減壓閥調壓范圍

公稱壓力 (Mpa)	試驗壓力（Mpa）		壓力調節范圍（Mpa）
	強度	密封	進口壓力	出口壓力
4.0	6	4.0	4	0.2-2.5
			3.3
			2.8

YK43F-64氣體減壓閥調壓范圍

公稱壓力 (Mpa)	試驗壓力（Mpa）		壓力調節范圍（Mpa）
	強度	密封	進口壓力	出口壓力
6.4	9.6	6.4	6.4	0.3-4.0
			5.2
			2.9	0.3-2.5

*：殼體試驗不包括膜片、頂蓋

三、氣體減壓閥介質適用表

介質	空氣	氮氣	天然氣	液化氣	蒸汽	水	油品
YK43F	★	★	★	★	×	△	×

注：★——很適合、△——效果一般、×——不可用，

四、氣體減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五.氣體減壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋底蓋	WCB/304
閥座閥盤	2Cr13/304*
缸套	2Cr13/25(鍍硬鉻)/304*
活塞	2Cr13/銅合金/銅合金*
活塞環	合金鑄鐵/對位聚苯*
導閥座導閥桿	2Cr13/304*
膜片	1Cr18Ni9Ti
主閥導閥彈簧	50CrVA
調節彈簧	60Si2Mn
密封墊(X/F型號)	橡膠/聚四氟乙稀
導閥體導閥蓋	25/304*

*：減壓閥用于氧氣介質時的材料

六、外形尺寸(PN1.6-4.0)單位：mm

公稱通徑DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	305	95
20	160	180	305	95
25	180	200	305	95
32	200	220	305	95
40	220	240	330	110
50	250	270	330	110
65	260	280	330	110
80	310	330	355	155
100	340	350	355	155
125	400	450	420	200
150	450	500	420	200
200	500	560	475	230
250	600		510	280
300	800		560	320
