產品概述

ZAJV電動調節、切斷V型球閥采用的偏心結構，具有結構緊湊，密封性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。由于閥芯存在凸輪偏心，可以減小閥座磨損，增加密封性能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙 等行業工藝介質進行截止或者調節控制。本系列產品公稱壓力等級 PN1.6、2.5、4.0、6.4；使用 溫度-60—450℃，金屬密封型密封等級為V級，軟密封型為Ⅵ級，達到零泄露，流量特性為近似等百分比。

主要技術參數

ZAJV電動調節、切斷V型球閥主要技術參數

本體部分
閥體形式	直通鑄造偏心球型閥
閥體材質	ZG230-450  ZG1Cr18Ni9Ti
公稱通徑	DN25-DN400
公稱壓力	PN1.6  2.5  4.0  6.4MPa ANSI  150  300LB JIS  10K  20K  30K
連接形式	法蘭 FF RF RTJ 等
結構長度	符合IEC534
閥蓋形式	一體式
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	偏心截球體
流量特性	近似等百分比
內件材質	標準材質組合及使用溫度、壓力請參閱附表
執行機構
電動	角行程電動執行結構

主要零件材料及內部結構

ZAJV電動調節、切斷V型球閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	2Cr13	2Cr13	2Cr13
7	填料壓蓋	WCB	LCB	WC9
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	密封圈	PTFE/PPL
3	墊片	PTFE/金屬石墨纏繞墊片
4	球	根據實際工況而定
5	填料	PTFE/石墨
6	閥桿	304	316	316L
7	填料壓蓋	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

偏心示意圖

1.閥體  2.密封圈  3.閥軸  4.V型球芯
偏心距 E 的合理設計，關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到密封效果；打開時，球芯與密封圈迅速脫離，有效防止密封圈磨損；

規格與技術參數

ZAJV電動調節、切斷V型球閥規格與技術參數

公稱通徑 DN（mm）				25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數 Kv				20	30	50	100	150	240	370	620	940	1540	2400	3900	6150	9800
公稱壓力 PN(MPa)				1.6  4.0  6.4
流量特性				近似等百分比
固有可調比				100
額定轉角(°)				90
配用執行機構	電動執行機構		代 號	參考執行機構
			扭矩(Nm)
電源				220V.AC 或者 380V.AC
輸入信號				4～20(mA.DC)、1～5(V.DV)或以上信號分程控制

主要性能指標

ZAJV電動調節、切斷V型球閥主要性能指標

序號	項 目			電動 V 型球閥
1	基本誤差＜（%）			±2.5
2	回差＜（%）			2
3	死區＜（%）			3
4	始終點偏 差＜（%）	氣開	始點	±1.5
			終點
5	額定轉角偏差<(%)			0.5
6	額定流量系數偏差<(%)			±10

流量特性曲線

固有流量特性對轉角下的相對流量數值 單位：(%)

轉角	0	10	20	30	40	50	60	70	80	90
Q/Qmax	1	1.7	2.8	4.6	7.7	12.9	21.5	35.9	59.9	100

連接尺寸及標準

連接方式：對夾式(DN25-50) ；法蘭式(DN65-400)；
法蘭標準：PN1.6 鋼制法蘭按GB/T9113.1、GB/T9119.8； PN4.0、6.4 鋼制法蘭按GB/T9113.2、GB/T9115.19；
密封面形式：PN1.6 為突面；PN4.0、6.4 為凹凸面，閥體為凹面；
連接方式：閥體法蘭端面距可按照用戶指定的標準制造； 如：ANSI、DIN、JIS 等標準；

電動偏心球閥外形尺寸及重量

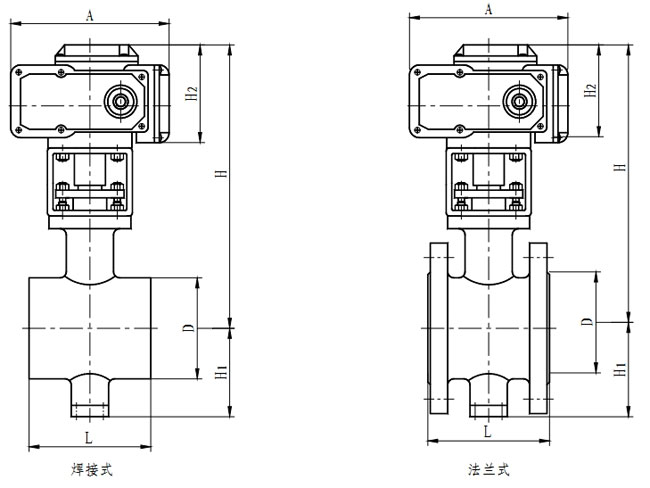

ZAJV電動調節、切斷V型球閥外形尺寸單位

公稱通徑 DN	H	H1	H2	L	A	D	重量（Kg）
25	350	57	103	50	158	64	16
32	370	60	103	55	158	76	19
40	380	63	103	60	158	82	23
50	420	92	129	75	207	100	25
65	470	100	141	145	256		57
80	490	108	141	165	256		73
100	520	117	141	194	256		85
125	650	140	200	210	380		204
150	695	177	200	222	380		231
200	780	200	200	243	380		258
250	1300	253	610	297	850		385
300	1405	270	610	338	850		436
350	1705	300	807	450	920		1030
400	1810	340	807	500	920		1120

產品外形結構尺寸圖
