船用截止閥

船用法蘭式直通型青銅截止閥、截止止回閥

GB/T587-1993船用法蘭青銅截止閥 Marine Bronze Flanged Stop Valves GB/T588-1993船用法蘭青銅截止止回閥 Marine Bronze Flanged Stop Check Valves 性能規范 Technical Data A、AS船用法蘭式直通型青銅截止閥、截止止回閥性能規范公稱壓力 Nominal Press...

產品型號：A、AS

產品口徑（DN）：15~150(mm)

產品壓力（PN）：0.6~2.5(Mpa)

更新日期：2015-07-04

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T587-1993船用法蘭青銅截止閥
Marine Bronze Flanged Stop Valves
GB/T588-1993船用法蘭青銅截止止回閥
Marine Bronze Flanged Stop Check Valves

性能規范 Technical Data

A、AS船用法蘭式直通型青銅截止閥、截止止回閥性能規范
公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable Medium
0.6	15-150	淡水、海水、滑油、燃油和t≤250℃蒸汽 sea water,Fresh water,Lubricanting oil,Fuel oil,t≤250℃steam
1.0	65-125
1.6	20-125
2.5	20-100

主要零部件材質 Materials of Main Parts

A、AS船用法蘭式直通型青銅截止閥、截止止回閥主要零部件材質
零件名稱Parts name	材料 Material
零件名稱Parts name	名稱Name	牌號Marks
閥體、閥蓋、閥盤Body、Cover、Disc	鑄錫青銅 Cast Tin Bronze	ZCuSn10Zn2,ZCuSn5Pb5Zn5
閥桿Stem	銘青銅 Aluminum Bronze	CuAI9Mn2

基本尺寸Dimensions

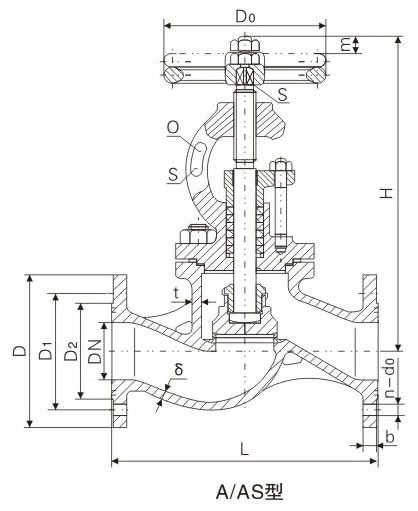

PN1.0、1.6、2.5MPa的A型船用法蘭式直通型青銅截止閥、截止止回閥基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension		壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
		L	H≈		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
		A型	A型		D	D1	D2	do	b	n個	Th.	Do	S		A型
1.0	65	290	310	6	155	123	104	15	14	6	M14	140	12	17	14.8
	80	310	345	6	170	138	118	15	14	8	M14	160	14	20	19.3
	100	350	374	6	190	158	138	15	14	8	M14	180	14	25	28.5
	125	400	426	7	215	183	164	15	14	10	M14	200	17	32	38.4
	150	480	487	7	240	208	190	15	14	12	M14	200	17	38	56.5
1.6	125	400	465	7	225	187	168	17	17	10	M16	250	22	32	53.9
1.6	150	480	524	8	255	217	196	17	19	12	M16	280	24	38	63.2
2.5	20	150	217	5	95	68	48	13	12	4	M12	80	8	7	4.7
	25	160	217	5	105	73	56	13	13	4	M12	80	8	7	5.5
	32	180	236	5	115	83	64	15	13	6	M14	100	9	9	6.6
	40	200	260	5	125	93	74	15	14	6	M14	120	11	11	8.7
	50	230	288	6	135	103	84	15	14	6	M14	140	12	14	11.0
	65	290	335	7	170	132	110	17	17	8	M16	160	14	17	18.3
	80	310	366	7	185	147	126	17	19	8	M16	200	17	20	26.5
	100	350	427	8	205	167	146	17	19	10	M16	250	22	25	38.2
	125	400	493	9	240	196	172	21	21	10	M20	280	24	32	66.6

PN0.6、1.6、2.5MPa的AS型船用法蘭式直通型青銅截止閥、截止止回閥基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension		壁厚 Thickness t	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight (kg)
		L	H≈		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight (kg)
		AS型	AS型		D	D1	D2	do	b	n個	Th.	Do	S		AS型
0.6	15	130	217	4	80	55	40	11	12	4	M10	80	8	7	3.9
	20	150	217	4	90	65	50	11	12	4	M10	80	8	7	4.7
	25	160	217	4	100	75	60	11	14	4	M10	80	8	7	5.4
	32	180	236	5	120	90	70	14	15	4	M12	100	9	9	6.6
	40	200	260	5	130	100	80	14	16	4	M12	120	11	11	8.7
	50	230	288	5	140	110	90	14	17	4	M12	140	12	14	11.0
	65	290	310	6	160	130	110	14	17	4	M12	140	12	19	17.1
	80	310	345	6	190	150	128	18	19	4	M16	160	14	26	22.6
	100	350	374	6	210	170	148	18	20	4	M16	180	14	35	33.7
	125	400	426	7	240	200	178	18	20	8	M16	200	17	44	45.4
	150	480	487	7	265	225	202	18	20	8	M16	200	17	57	67.9
1.6	65	290	335	6	185	145	122	18	17	4	M16	160	14	18	20.8
	80	310	366	6	200	160	133	18	19	8	M16	200	17	24	28.8
	100	350	427	6	220	180	158	18	20	8	M16	250	22	35	45.5
	125	400	465	7	250	210	184	18	22	8	M16	250	22	44	57.6
	150	480	524	8	285	240	212	22	22	8	M20	280	24	57	69.5
2.5	15	130	217	5	95	65	47	14	12	4	M12	80	8	7	5.4
	20	150	217	5	105	75	58	14	12	4	M12	80	8	7	5.9
	25	160	217	5	115	85	68	14	14	4	M12	80	8	7	6.2
	32	180	236	5	140	100	78	18	15	4	M16	100	9	9	8.8
	40	200	260	5	150	110	88	18	16	4	M16	120	11	11	10.8
	50	230	288	6	165	125	102	18	17	4	M16	140	12	14	14.3
	65	290	335	7	185	145	122	18	17	8	M16	160	14	18	20.0
	80	310	366	7	200	160	133	18	19	8	M16	200	17	24	29.0
	100	350	427	8	235	190	158	22	20	8	M20	250	22	35	46.4
	125	400	493	9	270	220	184	26	26	8	M24	280	24	44	76.2

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭式直通型青銅截止閥、截止止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
