GB/T1854-1993船用法蘭鑄鐵單排吸入截止閥箱
Marine flanged cast Iron single arrangement suction stop box valves
GB/T1855-1993船用法蘭鑄鐵單排吸入截止止回閥箱
Marine flanged cast Iron single arrangement suction stop check box valves

性能規范 Technical Data

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱性能規范
公稱壓力 Nominal Pressure (MPa)	公稱通徑 Nominal Diameter (mm)	適用介質 Applicable Medium
1.0	40/50-150/200	海水、淡水 Sea water,Fresh water
0.6	200/250-250/300	海水、淡水 Sea water,Fresh water

主要零部件材質Materials of Main Parts

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱主要零部件材質
零件名稱 Parts name	材料 Material
零件名稱 Parts name	名稱Name	牌號Marks
閥體、閥蓋Body、Cover	灰鑄鐵Cast iron	HT200
閥盤Disc	鑄錫青銅 Cast Tin Bronze	ZCuSn5Pb5Zn5
閥座、閥桿Seat、Stem	鋁青銅 Aluminum Bronze	CuAI9Mn2

基本尺寸Dimensions

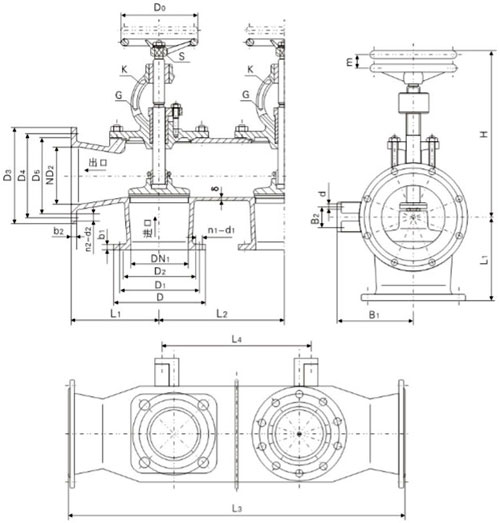

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱R型、S型基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN(mm)		結構尺寸 Structure dimension										法蘭連接尺寸 Connection dimension flange											手輪 Hand wheel		升程 Lift range m	參考重量 Weight (kg)
	公稱通徑 DN(mm)		L1	L2	L3		L4		H	B1	B2	d	進口 Inlet DN1					出口 Outlet DN2					螺栓 Bolt Th.	手輪 Hand wheel			參考重量 Weight (kg)
	DN1	DN2	L1	L2	R型	S型	R型	S型	H	B1	B2	d	6	D	D1	D2	b1	n1-d1	D3	D4	D5	b2	螺栓 Bolt Th.	n2-d2	Do		S	R型	S型
1.0	40	50	110	160	380	540	210	370	236	95	50	13	8	125	93	74	16	6-15	135	103	84	16	6-15	M14	120	11	12	16.1	24.4
	50	65	120	180	420	600	230	410	256	100	50	15	8	135	103	84	16	6-15	155	123	104	15	6-15	M14	140	12	14	25.2	36.0
	65	80	130	180	440	620	230	410	277	120	50	15	9	155	123	104	15	6-15	170	138	118	15	8-15	M14	140	12	20	33.0	48.7
	80	100	140	200	480	680	260	460	304	130	60	17	9	170	138	118	15	8-15	190	158	138	15	8-15	M14	160	14	26	40.3	60.2
	100	125	170	230	570	800	290	520	325	150	60	17	10	190	158	138	15	8-15	215	183	164	15	10-15	M14	180	14	36	58.8	91.0
	125	150	200	250	650	900	310	560	366	160	60	17	10	215	183	164	15	10-15	240	208	190	16	12-15	M14	200	17	45	72.8	108.6
	150	200	230	280	740	1020	340	620	416	175	60	17	11	240	208	190	16	12-15	295	264	247	16	12-15	M14	200	17	58	105.7	151.6
0.6	200	250	280	380	940	1320	446	826	543	225	80	21	13	295	264	247	16	12-15	365	327	306	18	14-17	M14	360	27	68	211.0	318.1
0.6	250	300	400	460	1260	1720	544	1004	623	270	80	21	14	365	327	306	18	14-17	430	386	360	19	14-21	M16	360	27	80	305.2	461.5

船用法蘭鑄鐵單排吸入截止閥箱、截止止回閥箱RS型、SS型基本尺寸
公稱壓力 PN (Mpa)	公稱通徑 DN(mm)		結構尺寸 Structure dimension										法蘭連接尺 Connection dimension flange											手輪 Hand wheel		升程 Lift range m	參考重量 Weight (kg)
	公稱通徑 DN(mm)		L1	l2	L3		L4		H	B1	B2	d	進口 Inlet DN1					出口 Outlet DN2					螺栓 Bolt Th.	手輪 Hand wheel			參考重量 Weight (kg)
	DN1	DN2	L1	l2	RS 型	SS 型	RS 型	SS 型	H	B1	B2	d	D	D1	D2	b1	n-d1	D3	D4	D5	b2	n2-d2	螺栓 Bolt Th.	Do	S		RS 型	SS 型
1.0	40	50	115	180	410	590	230	410	236	105	50	13	8	150	110	88	18	4-18	165	125	102	20	4-18	M16	120	11	12	20.6	30.0
	50	65	125	195	445	650	245	440	256	115	50	15	8	165	125	102	20	4-18	185	145	122	20	4-18	M16	140	12	14	31.2	44.7
	65	80	145	215	505	720	265	480	277	135	50	15	9	185	145	122	20	4-18	200	160	133	22	8-18	M16	140	12	20	41.2	60.3
	80	100	155	230	540	770	290	520	304	145	60	17	9	200	160	133	22	8-18	220	180	158	24	8-18	M16	160	14	26	50.2	74.7
	100	125	175	270	620	890	330	600	325	165	60	17	10	220	180	158	24	8-18	250	210	184	26	8-18	M16	180	14	36	71.7	110.6
	125	150	200	290	690	980	350	640	366	180	60	17	10	250	210	184	26	8-18	285	240	212	26	8-22	M16	200	17	45	91.1	134.7
	150	200	225	325	775	1100	385	710	416	200	60	17	11	285	240	212	26	8-22	340	295	268	28	8-22	M20	200	17	58	125.9	182.2
0.6	200	250	275	380	930	1310	450	830	543	240	70	21	13	320	280	258	22	8-18	375	335	312	24	12-18	M16	360	27	68	232.1	350.5
0.6	250	300	325	435	1080	1515	505	940	623	280	70	21	14	375	335	312	24	12-18	440	395	365	24	12-22	M16	450	32	80	319.5	483.0
