Z541H、Z541Y、Z541W型300（Lb)法蘭連接鋼制錐齒輪傳動楔式閘閥更新日期：2013-10-19

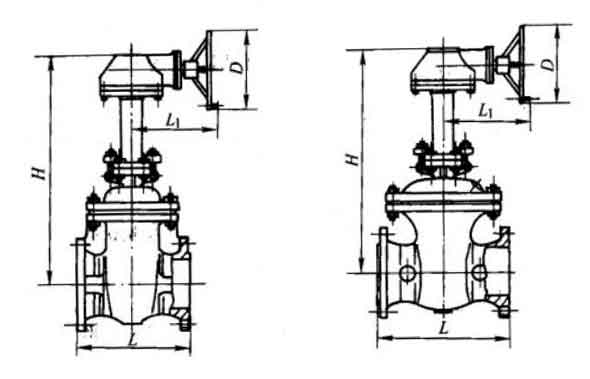

結構圖
主要性能參數(shù)
主要外形及結構尺寸
主要性能參數(shù)
| 型號 |
壓力級 (Lb) |
工作壓力 (Mpa) |
適用溫度 （℃） |
適用介質 | 材料 | |||
| 閥體、閥蓋 | 閥板 | 閥座 | 閥桿 | |||||
| Z541H-300(Lb) | 300 | 4.38 | ≤200 | 非腐蝕性介質 | 碳鋼 | 碳鋼+鉻鋼或鈷鉻鎢 | 碳鋼+鉻鋼或鈷鉻鎢 | 鉻鋼 |
| 3.87 | ≤300 | |||||||
| 2.88 | ≤425 | |||||||
| Z541Y-300(Lb) | 4.38 | ≤200 | ||||||
| 3.87 | ≤300 | |||||||
| 2.88 | ≤425 | |||||||
| Z541Y-300(Lb)I | 4.02 | ≤350 | 鉻鉬鋼 | 鉻鉬鋼+鈷鉻鎢 | 鉻鉬鈦鋼+鈷鉻鎢 | 鉻鉬釩鋼 | ||
| 3.38 | ≤450 | |||||||
| 1.28 | ≤550 | |||||||
| Z541W-300(Lb)P | 300 | 3.28 | ≤200 | 腐蝕性介質 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 |
| Z541W-300(Lb)R | 3.77 | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||
| Z541Y-300(Lb)P | 3.28 | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼+鈷鉻鎢 | 鉻鎳鈦鋼 | |||
| Z541Y-300(Lb)R | 3.77 | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼+鈷鉻鎢 | 鉻鎳鉬鈦鋼 | |||
主要外形及結構尺寸
| DN/in | DN | L | D | H | L1 | 轉矩/N.m | 重量/kg |
| 12 | 300 | 502 | 305 | 1230 | 341 | 340 | 552 |
| 14 | 350 | 762 | 305 | 1354 | 357 | 730 | 718 |
| 16 | 400 | 838 | 305 | 1436 | 357 | 730 | 943 |
| 18 | 450 | 914 | 458 | 1725 | 427 | 1470 | 1213 |
| 20 | 500 | 991 | 458 | 1798 | 507 | 2940 | 1410 |
| 24 | 600 | 1143 | 458 | 2848 | 507 | 2940 | 2527 |
| 28 | 700 | 1346 | 610 | 3400 | 608 | 5880 | 3009 |
| 32 | 800 | 1524 | 610 | 3792 | 608 | 5880 | 4166 |
