HCBE籠式壓力平衡式氣動調節閥
產品概述 HCBE籠式壓力平衡式氣動調節閥是壓力平衡式 調節閥 ，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力...
產品型號：HCBE
產品口徑（DN）：100~300(mm)
產品壓力（PN）：1.6~6.4(Mpa)
更新日期：2018-08-27
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
HCBE籠式壓力平衡式氣動調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外 ，密封型式采用單座密封，流量特性曲線精度高， 符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。
技術參數和性能
| 公稱通徑 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| 閥體型式 | 直通鑄造球形閥 | ||||||
| 公稱通徑 | 100、125、150、200、250、300mm | ||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG | |||||
| 法蘭標準 | JISB2201-1984或ANSIB16.5、JB/T79.1 PN1.6MPa、JB/T79. 2凹凸面 | ||||||
| 焊接標準 | 對接焊BW | ||||||
| 材料 | ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2、1. 25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti | ||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||
| 伸長Ⅱ型 | 整體式（E2I）-100～-45℃、焊接式（E2W）-196～-100℃ | ||||||
| 注：工作溫度不準超過各種材料的允許范圍 | |||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||
| 閥芯形式 | 先導式閥芯 | ||||||
| 流量特性 | 高容量流量特性:等百分比特性(%)和線性特性(L) | ||||||
| 高精度流量特性:等百分比特性(%)和線性特性(L) | |||||||
| 注：1、整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定 | |||||||

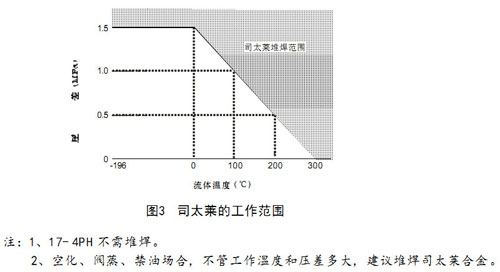

| 閥芯材料 | 17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金 | ||||||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 0.02～0.10MPa、0.08～0.24MPa |
| 供氣壓力 | 0.14、0.16、0.28、0.35MPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、手輪機構、氣動閥位傳送器等 |
主要性能指標
| 泄漏量 | 符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01% | |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| 可調范圍 | 50：1 | |
Cv值和行程
| A、高容量閥芯 | ||||
|---|---|---|---|---|
| 公稱通徑 | 100 | 150 | 200 | |
| 閥座直徑 | 100 | 150 | 200 | |
| 額定 CvV直 | 等百分比特性 | 220 | 420 | 820 |
| 線性特性 | 240 | 435 | 850 | |
| 額定行程 | 38 | 50 | 75 | |
| B、高精度特性套筒和普通流量特性套筒 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑 | 65 80 | 100 80 | 100 125 | 100 125 | 150 125 | 150 200 | 150 200 | 250 150 | 250 300 | |||
| 額定Cv值 | 68 99 | 175 | 99 | 175 275 | 175 275 | 360 | 275 | 360 650 | 395 640 | 1000 | 640 | 1000 1440 |
| 額定行程 | 38 | 50 | 75 | 100 | ||||||||

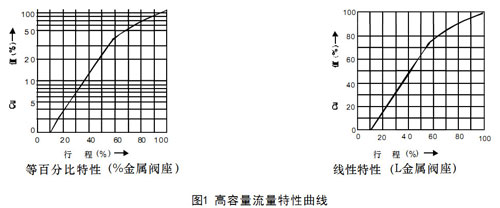

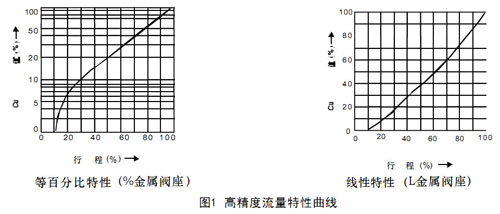

流量特性
聲明：本文中所有文字、數據、圖片均只適用于參考，HCBE籠式壓力平衡式氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
